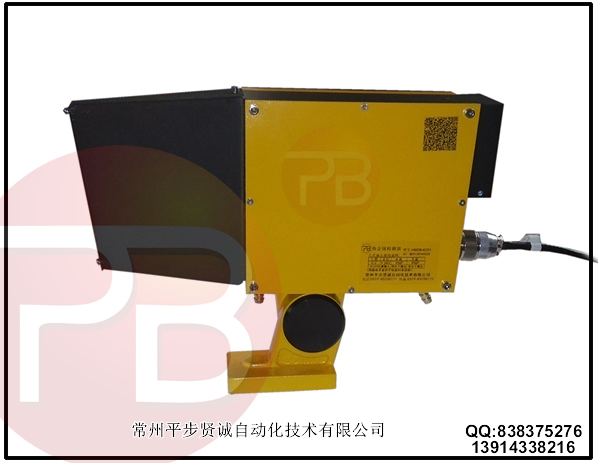

PBH熱金屬檢測器主要應用于冶金工業系統中，通過對高溫工件的檢測，判斷工件的運動位置，輸出一控制用開關信號。
它具有以下特點:1.可以較惡劣環境下工作(如高溫、潮濕、水霧、粉塵等惡劣環境中)。2.可長時間連續可靠工作。3.本檢測器為電源、控制器、輸出一體化，安裝方便。
原 理
本檢測器接收由高溫物體發射出來的紅外光，經光學部份進行聚集，成像到光敏器件上，把光能轉化成電信號，經電子線路處理，輸出一組對應的開關信號(比如接點輸出，電平輸出等)給控制機構，實現自動控制的目的。
工作電源 DC24V、AC220V ±10%額定電壓值
工作溫度 -25℃~+70℃；接通水冷時-25℃~+120℃
檢測溫度 普通型:550℃~1400℃；低溫型:300℃~1400℃
檢測距離 0.2m~8m
信號指示燈 接通電源指示:綠色LED亮；有信號工作指示:紅色LED亮
輸出 形 式 接點( Z ) 接點容量:AC250V 5A , DC30V 5A
電平 24V 高電平 ( C ) 有信號，對地高電平24V, 負載電流100mA ( 推挽輸出 )
低電平 ( D ) 有信號，對地低電平0V , 負載電流100mA ( 推挽輸出 )
二線制無極性輸出 ( F ) 一組或兩組常開信號
自檢 由外部開關控制,可實現虛擬檢測輸出信號功能
視場角度 安裝距離1m時，視場范圍為Φ170mm
連接件 標準連接件為一根
功耗 ≤5w
絕緣電阻 DC500V , ≥20MΩ
響應時間 接點 ＜20ms ; 電平與電極點＜2ms
靈敏度 順時針旋轉，由低到高
保護 直流輸入極性保護，電平輸出短路及過載保護
