空調風機是空調系統必不可少的設備，配合使用以控制溫、濕度，確保生產環境符合工藝要求，從而保障產品質量。而空調風機多數情況下沒有備機，一旦停機就意味著生產線全線停產，所以企業對其運行的連續性和穩定性要求極高。此前，由于沒有可靠的預測性維護手段，多數企業只能采用定期更換軸承的方式來避免出現突發性故障。但這種方式存在維護費用高、更換時機無法準確把握等問題，給企業帶來極大的困擾。

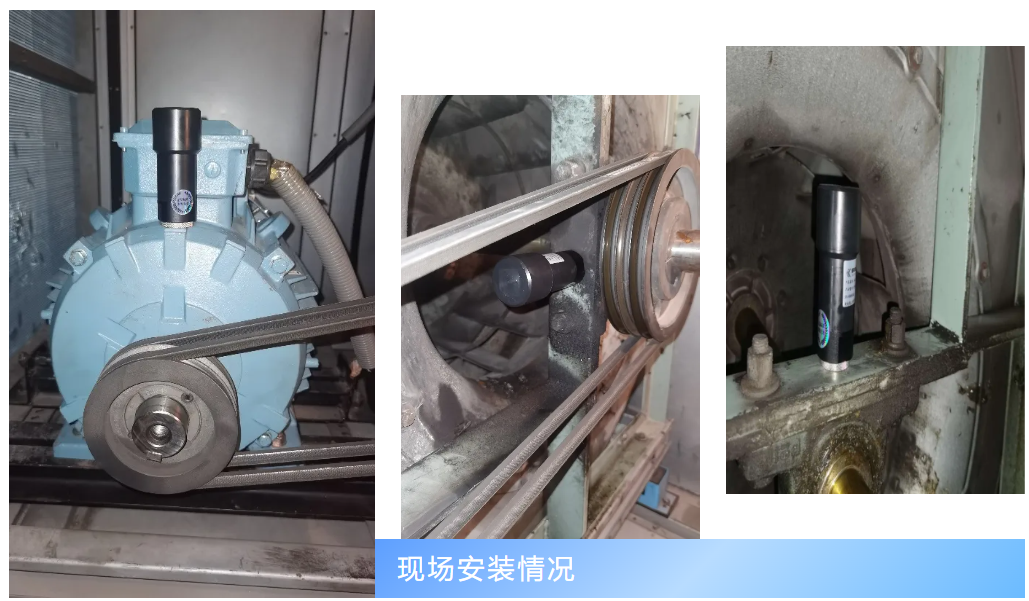

某食品工業企業空調送風機服役11年，雙支撐、皮帶驅動，運行方式為常開、變頻控制，2級電機額定轉速2940轉，電機軸承型號SKF6209，風機兩端軸承型號NSK UK211。配置3支無線傳感器。

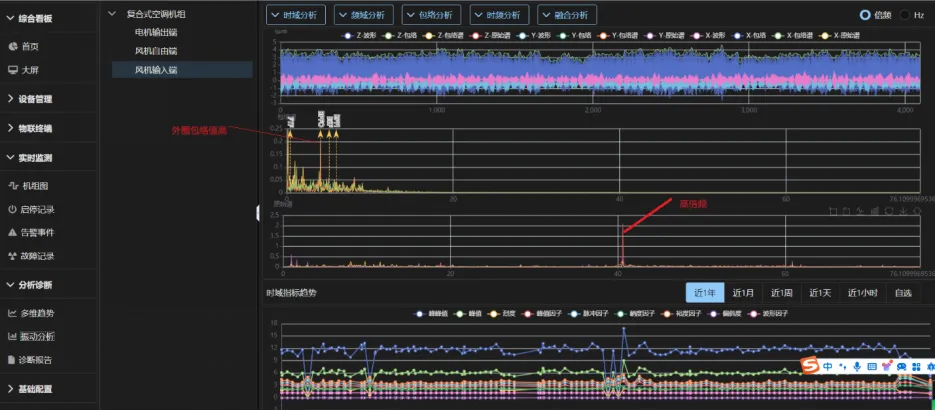

2024年2月8日昆英信息設備在線監測與故障診斷系統部署完成。上線不久，系統出現報警同時風機輸入端頻譜和包絡值也出現異常，原始圖譜如下：
由上圖紅色字體標示處可看出原始譜40倍頻附近能量高，且外圈包絡值高，是軸承故障的特征。但暫時沒有其他表現，說明故障不嚴重可以繼續運行。該設備運行到2024年5月30日，我方技術人員建議用戶在最近一次停機時進行檢查。
診斷結論

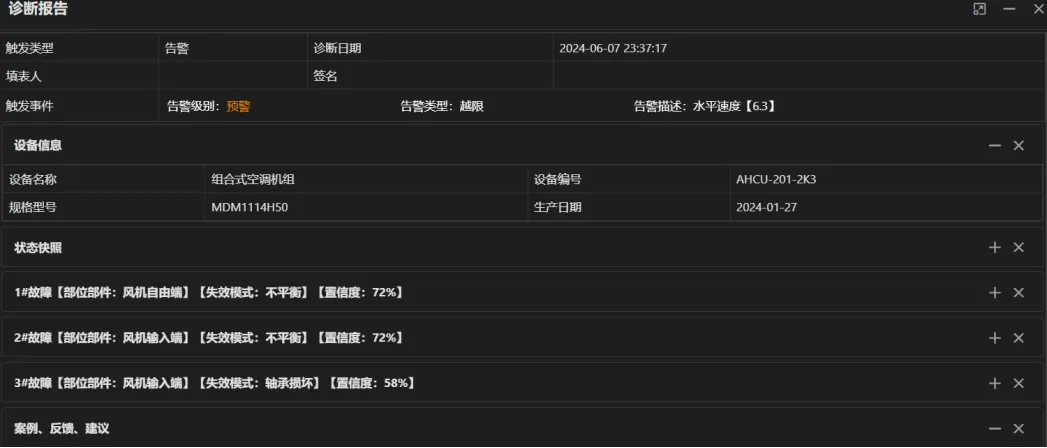

下圖是機組的智能診斷報告，報告已明確顯示有軸承損壞的可能。
效果驗證與故障根除

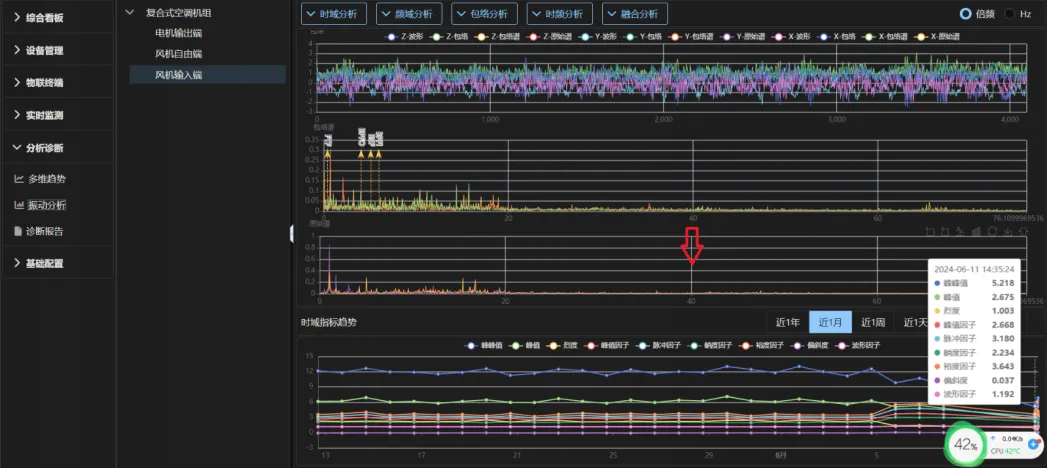

為避免突發故障的發生，2024年6月9日晚車間利用停機的機會將風機兩端軸承進行了更換。更換后，振動報警消失、40倍頻原始譜能量也隨即消失（圖中紅色箭頭所指位置）。這充分印證了原軸承的確存在磨損的可能。

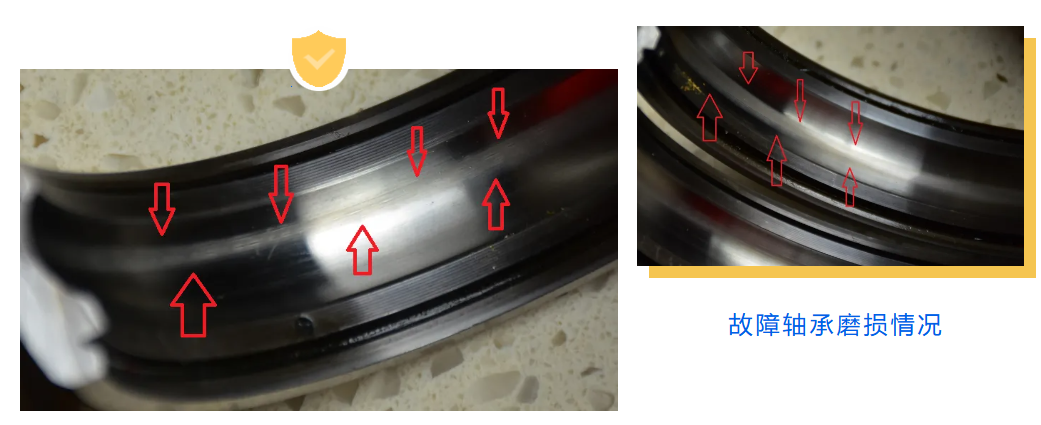

為進一步了解軸承的磨損情況，2024年6月13日，雙方技術人員對更換下的軸承進行了拆解，發現軸承外圈滾道的確存在明顯磨損如下圖，與系統診斷結論完全吻合。
本案例充分印證了在線監測和故障診斷系統的實用性與準確性，該系統在不拆解設備、不停機的情況下發現了設備的故障征兆，加之車間即時處理有效避免了突發性故障出現的可能，實現了預知性維修。用戶領導表示，他們接下來要繼續擴大監測范圍，希望雙方繼續深化合作加強交流，讓設備管理基層人員和中層管理人員都能熟練應用這一數字化工具為車間的穩定保供、降本增效賦能。
