1、結晶器表面鍍層檢測介紹

CPL-N200是武漢中飛揚測控工程有限公司開發的一種新型的結晶器表面鍍層檢測設備。設備采用一臺高精度、高靈敏度的激光測量與定位傳感器，該傳感器以一條固定寬度的激光線掃描的方式來對結晶器銅板進行掃描，實時返回測量數據。上位機通過對數據的建模分析后給出結晶器鍍層的磨損數據情況、以及表面裂紋、表面平整度等數據。上位機軟件以數據表，數據曲線和結晶器三維模型圖的表示方式直觀的給用戶反映被檢測結晶器的表面輪廓和鍍層厚度偏差等數據，為現場作業人員維護保養結晶器提供真實可靠的理論依據。

1.1檢測原理

結晶器表面鍍層檢測儀是一臺高精度的精密儀器設備，整機包含高精密激光測距傳感器，兩臺數字伺服電機、編碼器、水平方向滑動絲桿、垂直方向滑動絲桿、校驗臺及控制器等器件組成。該設備具有測量精度高、穩定性強、安裝便捷和可觀測性強等諸多優勢，適用于各大鋼鐵企業的連續鑄造過程中連鑄結晶器的表面鍍層檢測、表面平整度分析、表面探傷、錐度測量等，適用于圓坯、方坯、板坯、異形坯等，應用廣泛，功能強大。

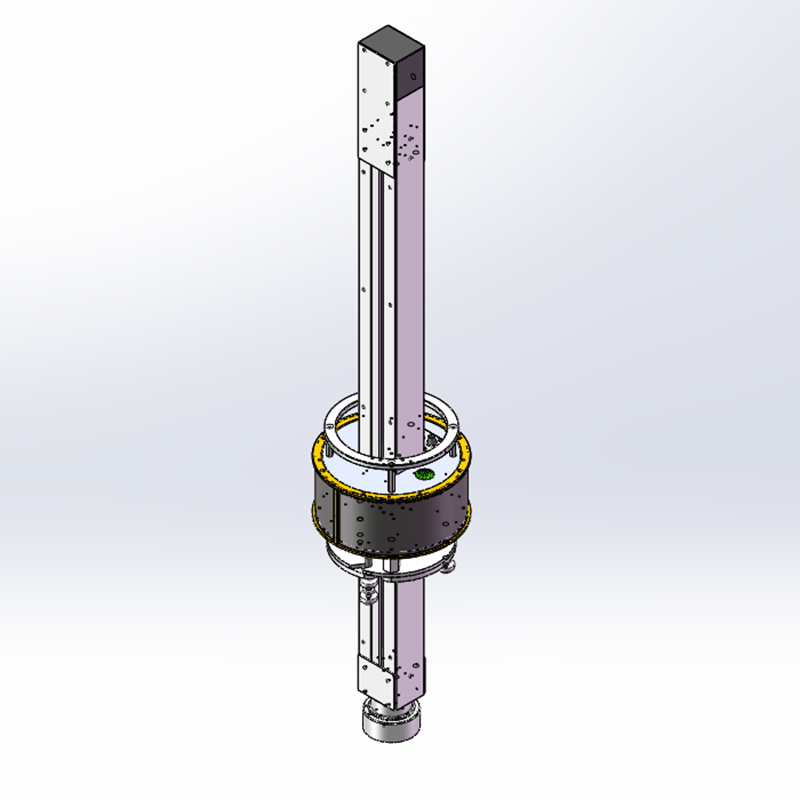

在測量結晶器表面鍍層特性時該儀器是固定于結晶器上方如下圖1所示，設備啟動后自動完成自檢過程，激光測量傳感器自動回到起始零位，然后激光傳感器在數字伺服電機的驅動下先沿著結晶器外弧寬面掃描，掃描到距離結晶器窄面200mm（可調整）的位置時緩慢旋轉90度角，轉到窄面繼續掃描，窄面掃描完成后同樣旋轉90度角轉到結晶器內弧寬面繼續掃描，同樣的方式掃描左側窄面，掃描完成后回到零點位置，至此完成一周數據掃描。然后激光傳感器往下降一段距離繼續第二周的數據掃描，周而復始從結晶器上方一周往下掃描到結晶器下方，完成整個結晶器內腔面的掃描工作。

掃描完成后數據通過通訊線纜傳輸?shù)缴衔粰C電腦上，上位機軟件把采集到的數據導入到模型庫中，通過計算分析得到結晶器的表面鍍層磨損狀況、表面平整度表面裂紋情況、結晶器錐度數據等等。為現場生產提供可靠的維修參考數據，避免因為設備故障導致現場出現生產事故問題。

1.2產品參數

傳感器使用壽命≥3年；

測量儀的可靠性達98%以上；

測量范圍：60~400mm

測量精度：0.01mm

光點直徑：1.0x1.5mm（點掃）、1.0x20mm（線掃）

下降步矩：1~200mm/步

測量方式：激光位移測量

測量光束：3200點

運動控制：伺服控制

運動精度：1mm/65536脈沖

單次測量時間：小于2min

電源：DC12V

使用溫度：-20~80℃

設備使用預熱時間：3-5min

抗沖擊性：50G（X、Y、Z軸）

抗振動性：10Hz-55Hz（振幅1.5mm，X、Y、Z軸各2小時）
